Willkommen bei Block & Mohr!
Profitieren Sie von unserer Erfahrung und Kompetenz bei der Lieferung internationaler Spitzentechnologie
Starke Partnerschaft für intelligente Automatisierungslösungen
Die Block & Mohr GmbH mit Ihrem vielfältigen Produktportfolio und umfangreichem Service rund um die Papier-, Folien- und Converting-Industrie konnte mit der italienischen Firma ATF Automation srl eine fruchtbare und synergetische Partnerschaft begründen, um Ihren Kunden ein breiteres Spektrum an Automatisierungs- und Handhabungslösungen anzubieten.
Innovative Produktionslinie für die automatisierte Weiterverarbeitung und Verpackung
Die Weiterentwicklung von Produktionsprozessen erfordert überall Lösungen, die immer effizienter, zuverlässiger, sicherer und stärker integriert sind. Aus diesem Grund entwickelte ATF kürzlich und speziell für die Bauindustrie eine automatische Produktionslinie für die Weiterverarbeitung und Verpackung von technischen Materialien, die auf maximale betriebliche Flexibilität, Sicherheit, Qualität des Endprodukts und lückenlose Rückverfolgbarkeit des Prozesses ausgelegt ist.
Eine Lösung zur Optimierung der Produktivität
Das System ist mit einer axialen, motorisierten Revolver-Abwickelvorrichtung mit doppelter Ladestation ausgestattet, wodurch Stillstandzeiten beim Rollenwechsel minimiert werden. Die integrierte manuelle Spleißvorrichtung ermöglicht zudem die Durchführung von Spleißvorgängen in völliger Sicherheit, während die Maschine stillsteht.
Innovative Produktionslinie für die automatisierte Weiterverarbeitung und Verpackung
Die Weiterentwicklung von Produktionsprozessen erfordert überall Lösungen, die immer effizienter, zuverlässiger, sicherer und stärker integriert sind. Aus diesem Grund entwickelte ATF kürzlich und speziell für die Bauindustrie eine automatische Produktionslinie für die Weiterverarbeitung und Verpackung von technischen Materialien, die auf maximale betriebliche Flexibilität, Sicherheit, Qualität des Endprodukts und lückenlose Rückverfolgbarkeit des Prozesses ausgelegt ist.
Eine Lösung zur Optimierung der Produktivität
Das System ist mit einer axialen, motorisierten Revolver-Abwickelvorrichtung mit doppelter Ladestation ausgestattet, wodurch Stillstandzeiten beim Rollenwechsel minimiert werden. Die integrierte manuelle Spleißvorrichtung ermöglicht zudem die Durchführung von Spleißvorgängen in völliger Sicherheit, während die Maschine stillsteht.
Vollständige Prozessautomatisierung
Die Anlage führt alle wesentlichen Verarbeitungs- und Endbearbeitungsvorgänge automatisch durch:
Die Anlage führt alle wesentlichen Verarbeitungs- und Endbearbeitungsvorgänge automatisch durch:
- Inkjet-Druck direkt auf die Kartonrolle
- Automatischer Start des Aufwickelns auf die Rolle ohne Verwendung von Klebstoff, Heftklammern oder Klebeband
- Beschnitt der rechten und linken Kanten mit Reststoffrückgewinnung über eine motorisierte Aufwickelvorrichtung mit Spulfunktion
- Automatisches Abkleben der Rolle
- Automatischer Druck des Produktdatenblatts im A4- oder A3-Format, einschließlich Anweisungen für die Installation des Materials vor Ort
- Tintenstrahldruck technischer Informationen auf das aufgebrachte Datenblatt
- Individuelle Polyethylenverpackung mit automatischer Versiegelung an beiden Enden der Rolle
Maximale Flexibilität bei der Handhabung des Endprodukts
Nach Abschluss des Prozesses können verpackte Rollen von einem einzigen anthropomorphen Roboter wie folgt weiterverarbeitet werden:
Industrie 4.0, Rückverfolgbarkeit und Support
Die Lösung lässt sich in das ERP-System des Unternehmens integrieren und ermöglicht so die vollständige Kontrolle über die Produktions-, Handhabungs- und Endverpackungsphasen. Alle Daten werden innerhalb des Unternehmensnetzwerks verwaltet und nachverfolgt.
Zudem steht ein integriertes Fernsupport-System zur Verfügung, das eine schnelle Reaktion und kompetente technische Unterstützung ermöglicht.
Nach Abschluss des Prozesses können verpackte Rollen von einem einzigen anthropomorphen Roboter wie folgt weiterverarbeitet werden:
- Horizontal auf Paletten gelagert werden oder
- Vertikal in Kartons für den Einzelhandel verpackt werden
Industrie 4.0, Rückverfolgbarkeit und Support
Die Lösung lässt sich in das ERP-System des Unternehmens integrieren und ermöglicht so die vollständige Kontrolle über die Produktions-, Handhabungs- und Endverpackungsphasen. Alle Daten werden innerhalb des Unternehmensnetzwerks verwaltet und nachverfolgt.
Zudem steht ein integriertes Fernsupport-System zur Verfügung, das eine schnelle Reaktion und kompetente technische Unterstützung ermöglicht.
Ein auf die Kundenbedürfnisse zugeschnittenes Projekt
Jede Produktionslinie wird unter Verwendung der Materialien des Kunden und in dessen Anwesenheit montiert, getestet und in Betrieb genommen. Dieser Ansatz ermöglicht es uns, jedes Detail des Produktionsprozesses zu optimieren und wirklich maßgeschneiderte Lösungen zu liefern.
Gerne informieren wir Sie detaillierter über die Funktionen der Anlage oder beraten Sie bei Interesse an einer auf Ihre Produktionsanforderungen zugeschnittenen Konfiguration: info@block-mohr.com.
Jede Produktionslinie wird unter Verwendung der Materialien des Kunden und in dessen Anwesenheit montiert, getestet und in Betrieb genommen. Dieser Ansatz ermöglicht es uns, jedes Detail des Produktionsprozesses zu optimieren und wirklich maßgeschneiderte Lösungen zu liefern.
Gerne informieren wir Sie detaillierter über die Funktionen der Anlage oder beraten Sie bei Interesse an einer auf Ihre Produktionsanforderungen zugeschnittenen Konfiguration: info@block-mohr.com.
TR350 Stationswicklemaschine mit Rollenentladesystem
Wickelmaschinen-Präsentation im IMS Werk nahe Bergamo
Die TR350 Stationswickelmaschine mit Rollenentladesystem wurde für die Herstellung hochwertiger Polyolefin-Stretchfolien und anderer Folienmaterialien entwickelt und kann in KW35 live und in Funktion im IMS Werk nahe Bergamo besichtigt werden.
Kontaktieren Sie uns gerne und machen Sie mit uns einen Besichtigungstermin vor Ort: info@block-mohr.com.
1. Technische Hauptdaten
Folienbreite
Kontaktieren Sie uns gerne und machen Sie mit uns einen Besichtigungstermin vor Ort: info@block-mohr.com.
1. Technische Hauptdaten
Folienbreite
- Maximale Folienbreite: bis zu 2.500 mm
- Minimale Folienbreite: ca. 800 mm
2. Abwicklung – Jumbo-Rolle
- Maximaler Rollendurchmesser: bis zu 800 mm
- Maximales Rollengewicht: bis zu 750 kg
- 152 mm
- 76 mm
- Maximaler Rollendurchmesser: bis zu 500 mm
- Maximales Rollengewicht: bis zu 120 kg
3. Aufwicklung – Fertigrollen
- Maximaler Rollendurchmesser: bis zu 500 mm
- Maximales Rollengewicht: bis zu 120 kg
- Minimum: ca. 250–280 mm
- Maximum: bis zu 1.800 mm
- Anzahl der Rollen: bis zu 6 Rollen gleichzeitig
- Maximale Geschwindigkeit: bis zu 800 m/min
- Kontrollierte Beschleunigung zum Schutz dünner Folien
5. Flexibilität und Automatisierung
- Vollautomatische Positionierung der Schneidmesser
- Schneller Formatwechsel durch automatisches Stellen der Wickelarme
- Geeignet für ein breites Produktspektrum
- Achslose Abwicklung mit Pick-Up vom Boden
- Bahnspannungsregelung über Tänzerwalze
- Bahnkantensteuerung Fabrikat E+L
7. Schneideeinheit
- Schneidsystem mit genuteter Welle
- Bis zu 6 Fertgrollen
- Automatische Klingenpositionierung
- Hohe Wiederholgenauigkeit und saubere Schnittkantenqualität
- 6 unabhängige Wickelstationen
- Kombinierte Zentrums- und Kontaktwicklung
- Präzise Regelung von Bahnspannung und Anpressdruck
- Längengenauigkeit: ca. ±0,2 %
9. Prozesssteuerung und Automatisierung
- Siemens-SPS und Siemens-Antriebstechnik
- Rezeptverwaltungssystem
- Vollständige Prozesskontrolle für Bahnspannung, Geschwindigkeit
- Fernzugriff für Teleservice verfügbar
- Konform mit der Verordnung (EU) 2023/1230
- Sicherheitsscanner, Schutzvorrichtungen und Tippbetrieb
- Ausgelegt für sichere und einfache Wartung
11. Hygiene und Anwendungsbereiche
12. Modularität
Vorbereitet für die Integration von:Perforationseinheit
- Geeignet für Folien in der Lebensmittelverpackung
- Ausgelegt für einfache Reinigung und Kontaminationskontrolle
12. Modularität
Vorbereitet für die Integration von:Perforationseinheit
- Automatisierten Entladesystemen
- Zukünftigen Verpackungslinien
SDJ 25 Spanndorn NG – die NEUE GENERATION
Maximale Flexibilität ohne Umrüsten - Hülsen von 70 bis 152,4 mm stufenlos und ohne Adapter spannen
Höchste Produktivität dank großem Spannbereich ohne Adapter und minimalen Wartungs- und Rüstzeiten
Die mechanischen oder pneumo-mechanischen Schlumpf Spanndorne Typ SDJ für achslose Auf- und Abwicklungen garantieren höchste Produktivität und einen dauerhaft störungsfreien Betrieb. Erhöhen Sie Ihre Effizienz in der Produktion durch geringe Standzeiten und dem extrem großen Spannbereich mit zusätzlich vielfältigen Adaptiermöglichkeiten. Sichern Sie sich diesen nachhaltigen Wettbewerbsvorteil!
Unsere Schlumpf Spanndorne Typ SDJ werden über einen integrierten Kolben mittels Druckluft betätigt und kollabieren mittels Federkraft. Durch abgestufte Spannbacken und den großen Verfahrweg können in einem Spannvorgang z.B. unterschiedlichste Hülsen mit Ø von 70 mm - 12“ ohne Adapter und zusätzliche Rüstzeiten exakt zentrisch gespannt werden.
Damit ermöglichen Ihnen unsere Schlumpf Spanndorne einen nachhaltigen Wettbewerbsvorteil - egal ob Sie Rollengewichte bis zu 9 Tonnen mechanisch oder pneumatisch spannen. Die SDJ Spanndorne, welche durch ihr einzigartiges Adaptierverfahren höchste Flexibilität gewährleisten, sind in der Lage Hülsen bis 600 mm zu spannen.
Gerne beraten wir Sie in der Projektierung und unterstützen Sie in der Ausführung.
Die mechanischen oder pneumo-mechanischen Schlumpf Spanndorne Typ SDJ für achslose Auf- und Abwicklungen garantieren höchste Produktivität und einen dauerhaft störungsfreien Betrieb. Erhöhen Sie Ihre Effizienz in der Produktion durch geringe Standzeiten und dem extrem großen Spannbereich mit zusätzlich vielfältigen Adaptiermöglichkeiten. Sichern Sie sich diesen nachhaltigen Wettbewerbsvorteil!
Unsere Schlumpf Spanndorne Typ SDJ werden über einen integrierten Kolben mittels Druckluft betätigt und kollabieren mittels Federkraft. Durch abgestufte Spannbacken und den großen Verfahrweg können in einem Spannvorgang z.B. unterschiedlichste Hülsen mit Ø von 70 mm - 12“ ohne Adapter und zusätzliche Rüstzeiten exakt zentrisch gespannt werden.
Damit ermöglichen Ihnen unsere Schlumpf Spanndorne einen nachhaltigen Wettbewerbsvorteil - egal ob Sie Rollengewichte bis zu 9 Tonnen mechanisch oder pneumatisch spannen. Die SDJ Spanndorne, welche durch ihr einzigartiges Adaptierverfahren höchste Flexibilität gewährleisten, sind in der Lage Hülsen bis 600 mm zu spannen.
Gerne beraten wir Sie in der Projektierung und unterstützen Sie in der Ausführung.
- Hülseninnen-Ø: 70-152,4 mm
- Expansionsweg: 44 mm
- Belastungen: 12.500-25.000 N/Dorn
- Drehmoment: 300-1.320 Nm
- höchste Produktivität durch minimalen Umrüst- und Wartungszeiten
- großer Spannbereich
- mittels Aufsetzbacken auf beliebige Hülsendurchmesser umstellbar
- auch in federgespannter Ausführung erhältlich

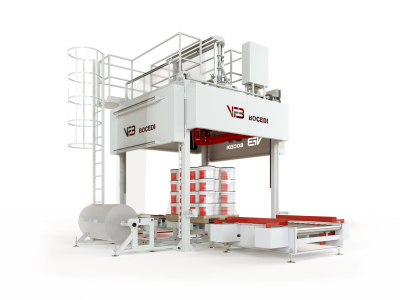

Sparen Sie mit unseren Stretchhaubenmaschinen von Bocedi Energie ein
Jetzt von Schrumpfhauben- auf Stretchhauben-Technologie wechseln!
Erfahren Sie mit uns, wie Sie mit den Stretchhaubenmaschinen unseres Partners Bocedi Ihre Energiekosten drastisch reduzieren können. Werden Sie unabhängig von Gas!
Die Stretchhaubenmaschinen von Bocedi überzeugen nicht nur durch höchste Ladungsstabilität, sondern vor allem durch ihre besonders energieeffiziente Arbeitsweise. Das speziell entwickelte Stretchverfahren minimiert den Energieverbrauch erheblich, und ermöglicht gleichzeitig die Verarbeitung besonders dünner Folien ab 25 μm – entscheidende Vorteile zur Senkung von Energie- und Rohstoffkosten. Gerade in diesen geopolitisch herausfordernden Zeiten, müssen Investitionen gut geplant sein, und energetisch für morgen aufgestellt sein.
Dank der optimal abgestimmten vertikalen und transversalen Kräfte während der Streck- und Abdeckphase wird die Ladung sicher stabilisiert. Gerade bei ungleichmäßigen oder instabilen Paletten bietet die Stretchhauben-Technologie eine effiziente Lösung, die Transportschäden reduziert, Wasserdichtigkeit garantiert und Folgekosten minimiert.
Wir beraten Sie gerne, wie Sie mit unseren Stretchhaubenmaschinen signifikant Energie einsparen und Ihre Verpackungsprozesse wirtschaftlicher und unabhängiger von geopolitischen Veränderungen gestalten können.
Die Stretchhaubenmaschinen von Bocedi überzeugen nicht nur durch höchste Ladungsstabilität, sondern vor allem durch ihre besonders energieeffiziente Arbeitsweise. Das speziell entwickelte Stretchverfahren minimiert den Energieverbrauch erheblich, und ermöglicht gleichzeitig die Verarbeitung besonders dünner Folien ab 25 μm – entscheidende Vorteile zur Senkung von Energie- und Rohstoffkosten. Gerade in diesen geopolitisch herausfordernden Zeiten, müssen Investitionen gut geplant sein, und energetisch für morgen aufgestellt sein.
Dank der optimal abgestimmten vertikalen und transversalen Kräfte während der Streck- und Abdeckphase wird die Ladung sicher stabilisiert. Gerade bei ungleichmäßigen oder instabilen Paletten bietet die Stretchhauben-Technologie eine effiziente Lösung, die Transportschäden reduziert, Wasserdichtigkeit garantiert und Folgekosten minimiert.
Wir beraten Sie gerne, wie Sie mit unseren Stretchhaubenmaschinen signifikant Energie einsparen und Ihre Verpackungsprozesse wirtschaftlicher und unabhängiger von geopolitischen Veränderungen gestalten können.
Neue Partnerschaft mit Bocedi s.r.l.
Nun ist es ganz offiziell:
Block & Mohr hat mit Bocedi s.r.l. einen neuen Lieferanten dazu gewonnen und erweitert damit sein Produktsortiment um die immer häufiger angefragten Stretchhauben-Maschinen.
Die Stretchhaubentechnik ist in fast allen Branchen verbreitet und gehört zu den am schnellsten wachsenden Anwendungen im Bereich der Palettenverpackung und Palettenstabilisierung. Die Stretchhaubentechnologie nutzt die Elastizität einer Kunststofffolie, die gedehnt und dann um die Palettenladung gelegt wird, ohne dass die Folie erwärmt werden muss.
Sie finden uns also dieses Jahr nicht nur auf der FACHPACK (Stand 7-606), sondern außerdem bei unserem nigelnagelneuen Partner für Stretchhauben-Maschinen Bocedi s.r.l. auf der POWTECH TECHNOPHARM gleich nebenan – Halle 11, Stand 131.
Die Stretchhaubentechnik ist in fast allen Branchen verbreitet und gehört zu den am schnellsten wachsenden Anwendungen im Bereich der Palettenverpackung und Palettenstabilisierung. Die Stretchhaubentechnologie nutzt die Elastizität einer Kunststofffolie, die gedehnt und dann um die Palettenladung gelegt wird, ohne dass die Folie erwärmt werden muss.
Sie finden uns also dieses Jahr nicht nur auf der FACHPACK (Stand 7-606), sondern außerdem bei unserem nigelnagelneuen Partner für Stretchhauben-Maschinen Bocedi s.r.l. auf der POWTECH TECHNOPHARM gleich nebenan – Halle 11, Stand 131.
Der neue Armanni SPE Stapler
Der SPE CB-D ist ein komplett neu entwickeltes vollelektrisches Rollenhandlingsgerät, das speziell für die mühelose, präzise Handhabung von Rollen unterschiedlicher Größen und Gewichte entwickelt wurde. Die Handhabung der Rolle erfolgt vollelektrisch, extrem verschleiß- und wartungsarm und ist sehr fein dosierbar, mit einer außerordentlichen, fast gradgenauen Präzision.
Das SPE Gerät, mit dem neuen SPD-Basisgerät bildet den Auftakt für eine Vielzahl an Neuentwicklungen, welche in nächster Zukunft auf den Markt kommen werden. Die Block & Mohr GmbH als auch Armanni Carelli folgen damit dem ungebrochenen Trend, immer größere und schwerere Rollen handhaben zu müssen. Dem stellen wir uns!
Mehr Infos
Das SPE Gerät, mit dem neuen SPD-Basisgerät bildet den Auftakt für eine Vielzahl an Neuentwicklungen, welche in nächster Zukunft auf den Markt kommen werden. Die Block & Mohr GmbH als auch Armanni Carelli folgen damit dem ungebrochenen Trend, immer größere und schwerere Rollen handhaben zu müssen. Dem stellen wir uns!
Einfacher Rollentransport
ohne Stapler und Staplerschein
Der TPE von Armanni ist ein elektrischer Niederhubwagen für den sicheren und einfachen Transport von radialen Lasten, wie z.B. Papier-, Folien- oder Flies-Rollen, von Spulen, Coils, Trommeln und Fässern etc.
Er ist die ideale Lösung zur Handhabung von Rollen und Gütern, um den Staplerverkehr aus der Produktion zu verbannen.
Mehr Infos
Er ist die ideale Lösung zur Handhabung von Rollen und Gütern, um den Staplerverkehr aus der Produktion zu verbannen.
Wir schreiben SERVICE groß!
Beratung und Service sind Produkte, die Sie nicht umtauschen können!
Unser Engineering arbeitet permanent an neuen Lösungen basierend auf Ihren Anforderungen. Professionelle Unterstützung und serviceorientierte Betreuung unserer Kunden ist uns ein wichtiges Anliegen und ein stark wachsendes Marktsegment der Block & Mohr GmbH. Denn jede Stunde Produktionsausfall oder die Produktion von Ausschuss kosten Geld und erfordern schnelles Handeln, qualifiziertes Eingreifen und vorausschauende Vermeidungsstrategien. Gerne beraten wir Sie vor Ort und finden die für Ihren Betrieb optimale, individuelle Lösung. Wir begleiten Sie bei Inbetriebnahmen und leisten professionelle Montagehilfe. Schulungen und eine gewissenhafte Einweisung in die jeweiligen Maschinenfunktionen gehören ebenso zu unserem Servicepaket wie die Wartung und Reparaturen.
Unser Engineering arbeitet permanent an neuen Lösungen basierend auf Ihren Anforderungen. Professionelle Unterstützung und serviceorientierte Betreuung unserer Kunden ist uns ein wichtiges Anliegen und ein stark wachsendes Marktsegment der Block & Mohr GmbH. Denn jede Stunde Produktionsausfall oder die Produktion von Ausschuss kosten Geld und erfordern schnelles Handeln, qualifiziertes Eingreifen und vorausschauende Vermeidungsstrategien. Gerne beraten wir Sie vor Ort und finden die für Ihren Betrieb optimale, individuelle Lösung. Wir begleiten Sie bei Inbetriebnahmen und leisten professionelle Montagehilfe. Schulungen und eine gewissenhafte Einweisung in die jeweiligen Maschinenfunktionen gehören ebenso zu unserem Servicepaket wie die Wartung und Reparaturen.
Unser Produktportfolio
Bahnreinigung
Unser Bahnreinigungssystem sorgt für die statische Entladung und Reinigung ihrer bahnförmigen Materialien.

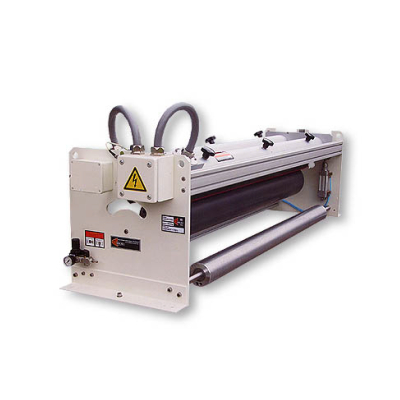

Corona- und Plasma-Anlagen
Corona- und Plasma-Anlagen vom Weltmarktführer für BOPP-Vorbehandlungs-Anlagen Me.ro
Handlingsgeräte
Mit Hilfe unsere Handlingsgeräte lassen sich Lasten ohne nennenswerten Kraftaufwand heben, drehen und positionieren.

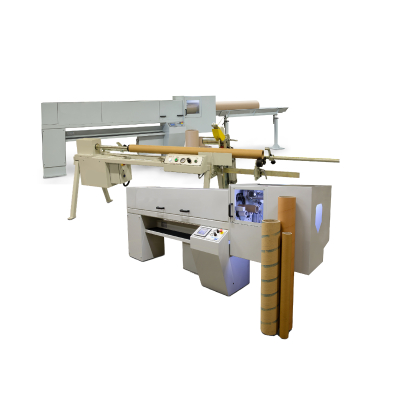

Hülsenschneider
Unsere Hülsenschneider zum Schneiden von Kunststoff- und Papphülsen garantieren präzise und saubere Qualitätsschnitte.
Hülsen-Retter
Eingedrückte, ovale oder beschädigte Rollen können mit unserem Hülsen-Retter schnell und einfach wiederhergestellt werden.
Perforationssysteme
Individuelle und kundenorientierte Kalt,- Heiß- und Spezialperforationssysteme für bahnförmige Materialien
Randstreifen-Zerkleinerung
Randstreifenzerkleinerung von Stanzgittern, Folien, Papier, Karton, Fliesstoffen, Aluminium und Stahl
Rollenschneider
Das LAEM IMS-Portfolio umfasst Rollenschneider und hochautomatisierte Maschinen für flexible Verpackungen, Folien, Papier und beschichtete Materialien.
Spannelemente
Zuverlässige Spannsysteme zur Aufnahme von Hülsen für das Auf- und Abwickeln bahnförmiger Materialien

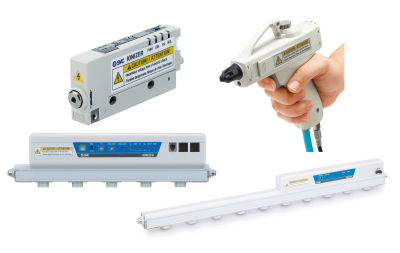

Statische Entladung
Gemeinsam mit unserem Partner SMC bieten wir ein breites Spektrum an Lösungen zur Erfassung und Neutralisierung statischer Elektrizität.
Stretch- und Schrumpfhaubenmaschinen
Stretchhaubentechnologie nutzt die Elastizität einer Kunststofffolie, die gedehnt und dann um die Palettenladung gelegt wird.
