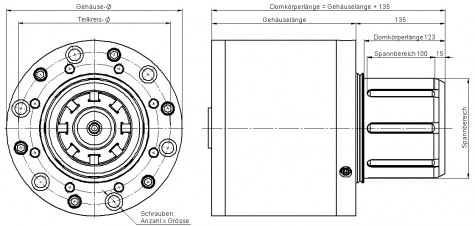

SDE SF Spanndorn, Dimensionen SDE SF Spanndorn

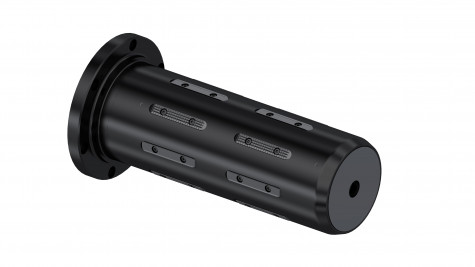

SDE SF Spanndorn

Artikelnummer: SDE-SF

SDE Spanndorne vom Typ SF werden mit Federkraft-Spannung und Druckluft-Entspannung betätigt. Sie spannen die Hülse exakt zentrisch und schlupffrei.

HERSTELLER: Schlumpf AG
Diesen Artikel können Sie bei uns anfragen.

Preis Anfragen
SDE SF 16
Hülseninnen-Ø 70-152,4 mm
Spannbereich Ø 69-159 mm
max. Rollengewicht 2.500 kg
Drehmoment 250-540 Nm
Anzahl der Spannleisten 5-8
Gehäuse-Länge 125 mm
Gehäuse-Ø 205 mm
Teilkreis-Ø 162 mm
Schrauben 6 x M 10
SDE SF 20
Hülseninnen-Ø 70-152,4 mm
Spannbereich Ø 69-159 mm
max. Rollengewicht 4.000 kg
Drehmoment 430-860 Nm
Anzahl der Spannleisten 5-8
Gehäuse-Länge 130 mm
Gehäuse-Ø 245 mm
Teilkreis-Ø 222 mm
Schrauben 6 x M 10
SDE SF 25
Hülseninnen-Ø 70-152,4 mm
Spannbereich Ø 69-159 mm
max. Rollengewicht 5.000 kg
Drehmoment 710-1.360 Nm
Anzahl der Spannleisten 5-8
Gehäuse-Länge 119 mm
Gehäuse-Ø 295 mm
Teilkreis-Ø 274 mm
Schrauben 6 x M 10
SDE SF 30
Hülseninnen-Ø 70-152,4 mm
Spannbereich Ø 69-159 mm
max. Rollengewicht 9.000 kg
Drehmoment 1.950 Nm
Anzahl der Spannleisten 12
Gehäuse-Ø 355 mm
Teilkreis-Ø 326 mm
Schrauben 12 x M 12

SDE Spanndorne werden über einen integrierten Kolben mittels Druckluft betätigt. Sie sind aber auch als Typ SF mit Federkraft-Betätigung und Druckluft-Entspannung erhältlich.
Sie spannen die Hülse exakt zentrisch und schlupffrei dank großem Spannbereich. SDE Spanndorne lassen sich mittels Aufsteckadapter blitzschnell auf andere Hülsendurchmesser zwischen 70 mm und über 300 mm (3"-12") umrüsten. Dank präzisem Spannen der Rolle und minimalen Umrüst- und Wartungszeiten ist höchste Produktivität gewährleistet.

Dank dem Easy-Service-Konzept erfolgen normale Reinigungs- und Wartungsarbeiten von außen ohne Abbau des Spanndorns von der Maschine.

Merkmale:

  • robuste, widerstandfähige Bauweise
  • Easy-Service-Konzept
  • vielfach eingesetzte und bewährte Technik
  • schnelle Umrüstzeiten auf andere Hülsendurchmesser durch Aufsteckadapter
  • Betriebssicherheit durch Federspannung
