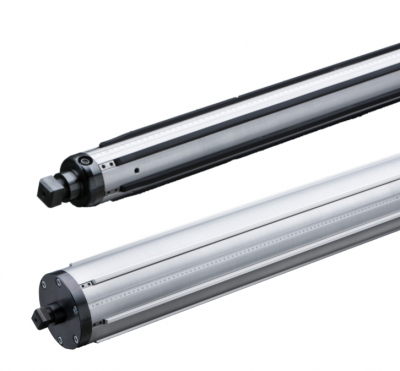

B&M Spannwelle mit Flachschläuchen

B&M Flachschlauchwellen verfügen über durchgehende Spannleisten, mit der Breite aber auch sehr schmale Hülsen perfekt gespannt werden können. Jede Leiste wird durch einen seperaten Schlauch über Druckluft expandiert.

B&M Flachschlauchwellen gibt es mit Aluminium Profil, Aluminium Tragrohr oder für hohe Belastungen mit Tragrohr aus Stahl.


Je nach Anwendung kann die Welle mit unterschiedlichen Spannleistentypen ausgerüstet werden.
- Aluminium Spannleisten mit Längsprofil
- Segmentierte Gummileisten mit Stahl Unterlage
- Vollgummileisten
- PE1000 Kunststoffleisten

Das Füllventil ist für alle gängigen Luftpistolen wählbar. Der Lufteinlass kann ein- oder beidseitig axial oder radial gesetzt werden.
Die Lagerzapfen sind aus Stahl gefertigt und werden mit dem Wellenkörper fest verschraubt. Es sind auch besondere Lagerzapfen möglich.

Spannwelle mit Aluminium Profil
Die Spannwelle mit Aluminium Profil zeichnet sich besonders durch ihre leichte Bauweise aus. Zudem ist die Welle äußerst kostengünstig. Sie ist ideal geeignet bei Standard Hülsen (70-200 mm) und mittlerer Belastung.

Durchmesser maximale Belastung
70 / 76 mm 800 kg
150 mm 2.000 kg
200 mm 4.000 kg

Flachschlauchwellen Sonderanfertigungen

Unsere Aluminium und Stahl Sonderanfertigungen sind schwerer als normale Profilwellen, bieten aber den Vorteil, dass jedes beliebige Maß bis 500 mm Wellendurchmesser umsetzbar ist. Durch die massive Bauweise dieser Wellen sind Sie für hohe Drehmomente und extrem hohe Belastungen geeignet.

Produktspezifikationen:

Mögliche Durchmesser
25 / 50 / 70 / 70-76,2 / 76 / 100 / 120 / 150-152,4 / 200 mm

Positionen Füllventile
axial / radial

Aufnahmezapfen
nach Kundenwunsch

Tragrohr/- Wellenmaterial
Stahl oder Aluminium

Optionale Ausstattung
Aufsteckadapter für größere Hülsendurchmesser / Maßskala / Anschlagring
