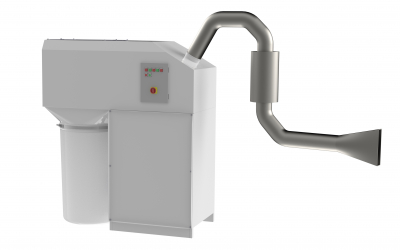

B&M WH Absaug- und Zerkleinerungseinheit


All-in-One mobile Randstreifen und Stanzgitter Absaugung- und Zerkleinerungseinheit

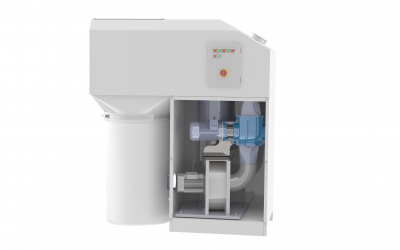

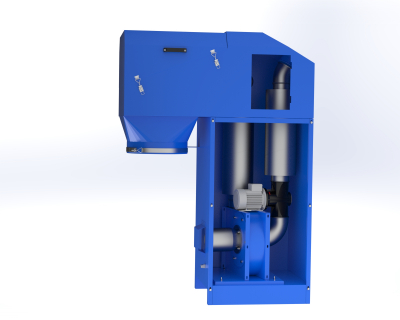

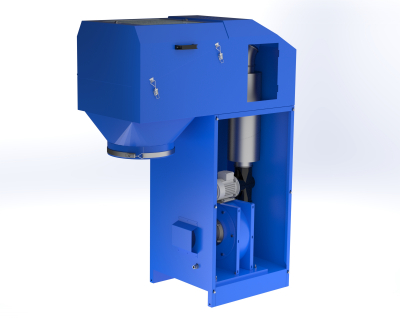

Ein direktes Ansaugen des Materials ist problemlos möglich, die Zerkleinerung des Materials erfolgt kontinuierlich mittels Cutter, während die Produktion läuft. Durch die starke Volumenverringerung des Häckselguts ist eine längere unterbrechungsfreie Betriebsdauer gewährleistet. Ergänzend dazu ist eine Erhöhung der Produktionsgeschwindigkeit realisierbar, da ein aufwendiges Umlenken und Aufwickeln der Abfälle nicht mehr notwendig ist. Aufgefangen wird das zerkleinerte Material in Säcken unterschiedlicher Größe. Lieferbar in zwei unterschiedlichen Ausführungen WH 80 und WH 140. Das Gerät wird funktionsbereit geliefert. Der Lieferumfang besteht aus Ansaugstutzen, Gehäuse mit integriertem Cutter, Gebläse mit entsprechendem Separator und Filter sowie einem Sackhalter. Eindüsung von Oelnebel inkl. Antihaftbeschichtung, bei der Verbeitung von z.B. Stanzgitterabfällen von Etiketten mit offenen Klebern. Um ein Verkleben der Folienstücke zu verhindern wird Silikonöl mit einer Viskosität von 350 eingedüst. Der Verbrauch liegt bei ca. 0,2-2 L Öl pro Woche, abhängig von der jeweiligen Anwendung. Zusätzlich ist das gesamte System mit einer Antihaftbeschichtung versehen. Die Absaug- und Zerkleinerungseinheiten werden in engem Kontakt mit dem Kunden und unserer Konstruktion konfiguriert und designt.
  • direktes Ansaugen und zerkleinern von Stanzgittern oder Randstreifen mittels integriertem Cutter, bis 440 mm Einzugsbreite
  • daraus resultieren eine Volumenreduktion und höhere mögliche Produktionsgeschwindigkeiten
  • Kombibetrieb Randstreifen mit Stanzgittern möglich
  • zusätzliche Optionen Eindüsung von Ölnebel zur Verarbeitung von Laminaten mit eingeschlossenem Kleber
  • zusätzliche Antihaftbeschichtung zur Verarbeitung von Materialien mit offenen Klebern
  • Lärmpegel 68-72 dB(A)
  • automatische Filtrierung der Abluft nach Kl. EN779; F9 – Abscheidung von 99 % der Partikel > 1 my
Material Lärmpegel Lieferumfang Baugrössen Optionen
Stahlblech, lackiert 68-72 dB (A) Rohrstutzen, Gehäuse mit Cutter, Gebläse, Filter, Sackhalter WH80 / WH140 / Sonderbau Antihaftbeschichtung, Eindüsung von Ölnebel, Verrohrung, individuell geformte Ansaugdüse, Frequenz Umformer
Technische Daten WH 80

  • Randstreifen max. 2 x 80 mm (1 Maschine mit 2 Absaugpunkten)
  • Stanzgitter max. 300 mm Breite bei 20 % Materialanteil
  • max. Flächengewicht ca. 150 g/m²
  • max. Luftmenge 800 m³/h
  • max. Liniengeschwindigkeit 250 m/min
  • Rohranschlussdurchmesser 100 mm
  • max. Sauglänge 5 m
  • Dimensionen 1.200 x 700 x 1.850 mm
  • Gewicht 150 kg
  • Leistung Cutter 0,55 kW - Gebläse 1,1 kW
  • Farbe RAL 5010
  • Lärmpegel 68-72 dB(A)
  • Filterung der Abluft nach Kl. EN779; F9 - Abscheidung von 99 % der Partikel >1 my
Technische Daten WH 140

  • Randstreifen max. 2 x 140; 4 x 70 mm; 6 x 35 mm (bis zu 4 Maschinen mit insgesamt 8 Ansaugpunkte)
  • Stanzgitter max. 440 mm Breite, bis zu 60 % Materialanteil
  • Kombibetrieb Randstreifen mit Stanzgitter möglich
  • max. Flächengewicht 250 g/m²
  • max. Luftmenge 1.600 m³/h
  • max. Liniengeschwindigkeit 300 m/min
  • Rohranschlussdurchmesser 160 mm
  • max. Sauglänge 20 m
  • Dimensionen 1.700 x 800 x 2.000 mm
  • Gewicht 230 kg
  • Leistung Cutter 0,75 kW - Gebläse 2,2 kW
  • Farbe: RAL 5010
  • Lärmpegel 68 - 72 dB(A)
  • Filterung der Abluft nach Kl. EN779; F9 - Abscheidung von 99 % der Partikel > 1 my
Optionen

Eindüsung von Ölnebel, bei der Verbeitung von Laminaten mit eingeschlossenem Kleber. Um ein Verkleben der Folienstücke zu verhindern wird Silikonöl mit einer Viskosität von 350 eingedüst. Der Verbrauch liegt bei ca. 0,2-2 L Öl pro Woche, abhängig von der jeweiligen Anwendung.
Modell Randstreifen (max.) Stanzgitter Flächengewicht Luftmenge Liniengeschwindigkeit Rohranschluss-Ø Sauglänge Dimensionen Leistung
WH80 2 x 40 mm Breite: max. 300 mm / Materialanteil: max. 20 % max. 150 g/m² max. 800 m³/h max. 250 m/min 125 mm max. 5 m 1.200 x 700 x 1.850 mm Cutter: 0,75 kW / Gebläse: 1,1 kW
WH140 2 x 60 mm, 4 x 30 mm, 6 x 15 mm Breite: max. 440 mm / Materialanteil: max. 60 % max. 250 g/m² max. 1600 m³/h max. 300 m/min 160 mm max. 20 m 1.700 x 800 x 2.000 mm Cutter: 0,75 kW / Gebläse: 2,2 kW
Alle detaillierten Produktinformationen finden Sie auch in unserem Produkt-Datenblatt zum Download.
Datenblatt, B&M WH Absaug- und Zerkleinerungseinheit
