SDE Sonder Spanndorne
Wir fertigen SDE Spanndorne nach Ihren Anforderungen.
Im Folgenden sehen Sie hier einige kundenspezifische Projekte basierend auf unseren SDE Spanndornen von Schlumpf.
Im Folgenden sehen Sie hier einige kundenspezifische Projekte basierend auf unseren SDE Spanndornen von Schlumpf.

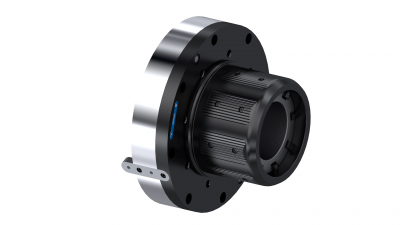

SDE 28 LT/MT
Hülseninnen-Ø: 202,4 mm
Spannbereich: Ø 196-208 mm
Belastung: max. 37.500 N/Spanndorn
Drehmoment (Kartonhülsen): 2.290 Nm/Spanndorn
Spannleisten: Stahl LT/MT
Gewicht: ca. 57 kg
Spannbereich: Ø 196-208 mm
Belastung: max. 37.500 N/Spanndorn
Drehmoment (Kartonhülsen): 2.290 Nm/Spanndorn
Spannleisten: Stahl LT/MT
Gewicht: ca. 57 kg

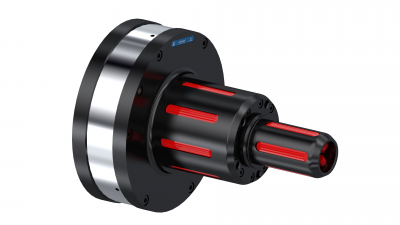

SDE 25 MT POM/VL Hülseninnen-Ø 6''/3''
Hülseninnen-Ø: 76.2/152.4 mm
Spannleisten: POM
Gewicht: ca. 45 kg
Belastung 1: max. 10.000 N/Spanndorn
Drehmoment 1: max. 710 Nm/Spanndorn
Belastung 2: max. 20.000 N/Spanndorn
Drehmoment 2: max. 1.360 Nm/Spanndorn
Spannleisten: POM
Gewicht: ca. 45 kg
Spannbereich 1: Ø 74-85 mm
Belastung 1: max. 10.000 N/Spanndorn
Drehmoment 1: max. 710 Nm/Spanndorn
Spannbereich 2: Ø 148-159 mm
Belastung 2: max. 20.000 N/Spanndorn
Drehmoment 2: max. 1.360 Nm/Spanndorn

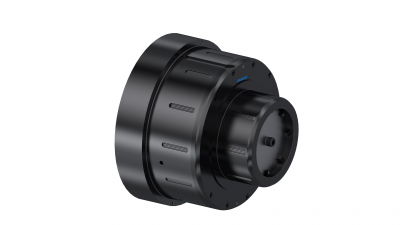

SDE 36 MT/DW Hülseninnen-Ø 505/300
Hülseninnendurchmesser: 300/505 mm
Bahngeschwindigkeit: max. 1.000 m/min.
Gewicht: ca. 471 kg
Belastung 1: max. 30.000 N/Dorn
Drehmoment 1: max. 2.600 Nm/Dorn (Stahlhülsen)
Belastung 2: max. 44.000 N/Dorn
Drehmoment 2: max. 4.352 Nm/Dorn (Stahlhülsen)
Bahngeschwindigkeit: max. 1.000 m/min.
Gewicht: ca. 471 kg
Spannbereich 1: Ø 295-306 mm
Belastung 1: max. 30.000 N/Dorn
Drehmoment 1: max. 2.600 Nm/Dorn (Stahlhülsen)
Spannbereich 2: Ø 498-509 mm
Belastung 2: max. 44.000 N/Dorn
Drehmoment 2: max. 4.352 Nm/Dorn (Stahlhülsen)
SDE 12,5 MT/EXA NAS Hülseninnen-Ø 6''
Hülseninnen-Ø: 152,4 mm
Spannbereich: 148-155 mm
Belastung: max. 11.000 N/Spanndorn
Drehmoment: max. 931 Nm/Spanndorn
Spannleisten: POM
Gewicht: ca. 31 kg
Spannbereich: 148-155 mm
Belastung: max. 11.000 N/Spanndorn
Drehmoment: max. 931 Nm/Spanndorn
Spannleisten: POM
Gewicht: ca. 31 kg
