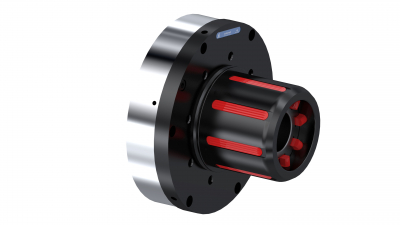

SDE - pneumatischer Spanndorn

SDE Spanndorne werden über einen integrierten Kolben mittels Druckluft betätigt. Sie spannen die Hülse exakt zentrisch und schlupffrei dank großem Spannbereich. SDE Spanndorne lassen sich mittels Aufsteckadapter blitzschnell auf andere Hülsendurchmesser zwischen 70 mm und über 300 mm (3"-12") umrüsten. Dank präzisem Spannen der Rolle und minimalen Umrüst- und Wartungszeiten ist höchste Produktivität gewährleistet. Die SDE Spanndorne sind auch als TYP SF mit Federkraft-Betätigung und Druckluft-Entspannung erhältlich.

Hülseninnen-Ø von 70-152,4 mm
Expansionsweg 11 mm
Belastungen von 12.500-30.000 N/Dorn
Drehmoment von 300-2.580 Nm
höchste Produktivität durch minimale Umrüst- und Wartungszeiten
robuste, widerstandfähige Bauweise
auch in federgespannte Ausführung erhältlich

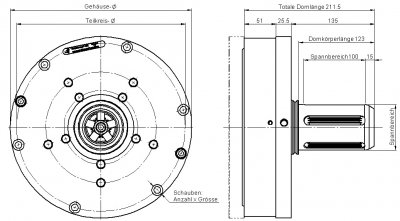

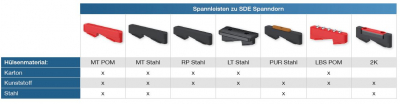

Technische Daten Zeichnungen Dokumente Easy-Service-Konzept

Technische Daten

Standard-Spanndorne	SDE 16	SDE 16	SDE 16	SDE 20	SDE 20	SDE 20	SDE 25	SDE 25	SDE 25	SDE 30	SDE 30	SDE 30
Hülseninnen-Ø in mm / Zoll	70	76,2 / 3''	152,4 / 6''	70	76,2 / 3''	152,4 / 6''	70	76,2 / 3''	150-152,4 / 6''	70	76,2 / 3''	152,4 / 6''
Spannbereich in mm	69-80	74-85	148-159	69-80	74-85	148-159	69-80	74-85	148-159	69-80	74-85	148-159
max. Rollengewicht in kg	2.500	2.500	2.500		4.000	4.000		5.000	5.000			9.000
Drehmoment MT in Nm *	250	270	540	300	430	860	450	600	1.360			1.950
Drehmoment RP in Nm *				520	720	1.520	680	1.250	2.580
Betriebsdruck in bar				6	6	6	6	6	6
Anzahl der Spannleisten	5	5	8		5	8		5	8			12
Gehäuse-Ø in mm	205	205	205	245	245	245	295	295	295	355	355	355
Teilkreis-Ø in mm	162	162	162	222	222	222	274	274	274	326	326	326
Schrauben	6 x M 10	6 x M 10	6 x M 10	6 x M 10	6 x M 10	6 x M 10	6 x M 10	6 x M 10	6 x M 10	12 x M 12	12 x M 12	12 x M 12

* gilt nur für Kartonhülsen

Datenblatt, SDE Spanndorn

Anfrageformular, Schlumpf Spanndorne

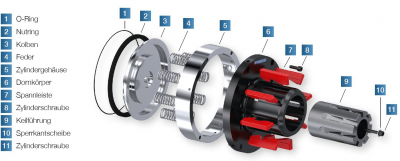

SDE Easy-Service-Konzept

Dank Easy-Service-Konzept kann die Wartung auch vom Operator-Personal durchgeführt werden. Niemand muss schwer heben und die Wartung dauert WENIGER als 5 min. Das ist ein echter Vorteil und sichert die Verfügbarkeit der gesamten Anlage. Durch mangelhafte Wartung und Nicht-Einhaltung von Reinigungszyklen führen defekte Spannelemente oft zu TEUREN Produktionsausfällen. Dem können Sie jetzt wirksam entgegentreten und mit vergleichsweise geringen Invest und RoIs von teilweise weniger als 6 Monaten, schnell und kostengünstig die Produktivität Ihrer Anlagen steigern und Ausschuss deutlich minimieren.
