SDJ - pneumatischer Spanndorn
Höchste Produktivität dank großem Spannbereich und minimalen Wartungs- und Rüstzeiten

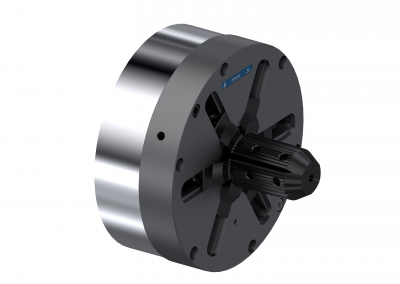

Die mechanischen oder pneumo-mechanischen Schlumpf Spanndorne Typ SDJ für achslose Auf- und Abwicklungen garantieren höchste Produktivität und einen dauerhaft störungsfreien Betrieb. Erhöhen Sie Ihre Effizienz in der Produktion durch geringe Standzeiten und dem extrem großen Spannbereich mit zusätzlich vielfältigen Adaptiermöglichkeiten. Sichern Sie sich diesen nachhaltigen Wettbewerbsvorteil! Unsere Schlumpf Spanndorne Typ SDJ werden über einen integrierten Kolben mittels Druckluft betätigt und kollabieren mittels Federkraft. Durch abgestufte Spannbacken und den großen Verfahrweg können in einem Spannvorgang z.B. unterschiedlichste Hülsen mit Ø von 70 mm - 12“ ohne Adapter und zusätzliche Rüstzeiten exakt zentrisch gespannt werden. Rollengewichte bis 9 Tonnen sind im Standard möglich, auf Anfrage auch mehr.
- Hülseninnen-Ø: 70-152,4 mm
- Expansionsweg: 44 mm
- Belastungen: 12.500-25.000 N/Dorn
- Drehmoment: 300-1.060 Nm
- höchste Produktivität durch minimalen Umrüst- und Wartungszeiten
- großer Spannbereich
- mittels Aufsetzbacken auf beliebige Hülsendurchmesser umstellbar
- auch in federgespannter Ausführung erhältlich
Keines der Produkte entspricht Ihren Filter Einstellungen.

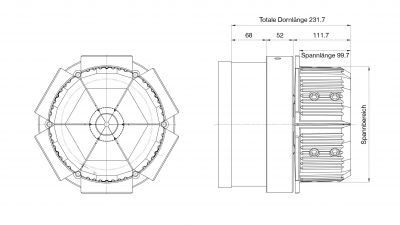

| Spanndorn | SDJ 20 Typ 1 | SDJ 20 Typ 2 | SDJ 25 Typ 1 | SDJ 25 Typ 2 |
|---|---|---|---|---|
| Spannbacken Typ | 1 | 2 | 1 | 2 |
| Hülseninnen-Ø in mm | 70-101,6 | 120-152,4 | 70-101,6 | 120-152,4 |
| Spannbereich in mm | 69-113 | 117-161 | 69-113 | 117-161 |
| max. Belastung pro Dorn in N | 12.500 | 15.000 | 20.000 | 25.000 |
| Drehmoment in Nm | 300-500 | 570-760 | 480-680 | 800-1.060 |
| Betriebsdruck in bar | 6 | 6 | 6 | 6 |
| Gehäuse in mm | 265 | 265 | 295 | 295 |
| Teilkreis-Ø in mm | 222 | 222 | 274 | 274 |

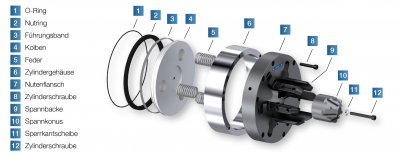

SDJ Easy-Service-Konzept

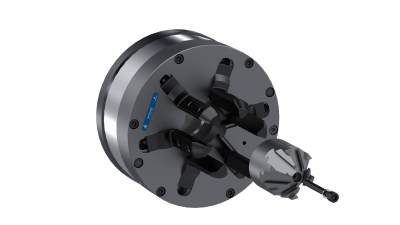

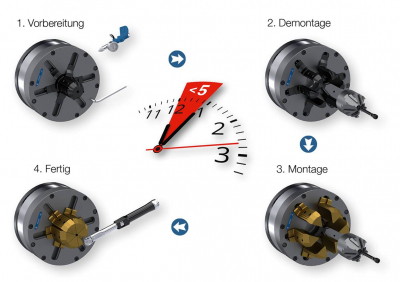

Dank Easy-Service-Konzept kann die Wartung auch vom Operator-Personal durchgeführt werden. Niemand muss schwer heben und die Wartung dauert WENIGER als 5 min. Das ist ein echter Vorteil und sichert die Verfügbarkeit der gesamten Anlage. Durch mangelhafte Wartung und Nicht-Einhaltung von Reinigungszyklen führen defekte Spannelemente oft zu TEUREN Produktionsausfällen. Dem können Sie jetzt wirksam entgegentreten und mit vergleichsweise geringen Invest und RoIs von teilweise weniger als 6 Monaten, schnell und kostengünstig die Produktivität Ihrer Anlagen steigern und Ausschuss deutlich minimieren.

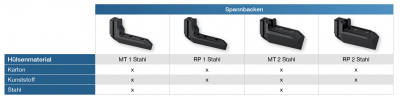

SDJ Spanndorne - Aufsetzbacken

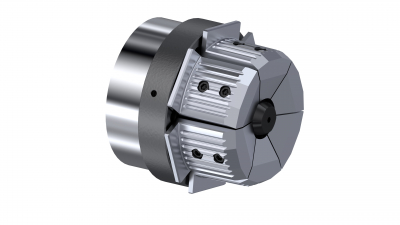

SDJ Spanndorne lassen sich mittels Aufsetzbacken schnell und einfach auf andere Hülsendurchmesser umrüsten und decken damit einen Hülsendurchmesserbereich von 70 bis über 300 mm ab: höchste Produktivität dank großem Spannbereich und minimalem Umrüst- und Wartungszeiten, ohne Demontage des Spanndorns.

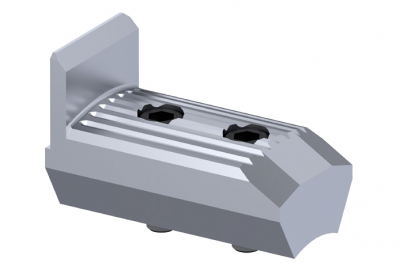

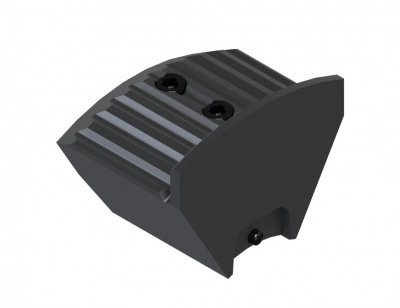

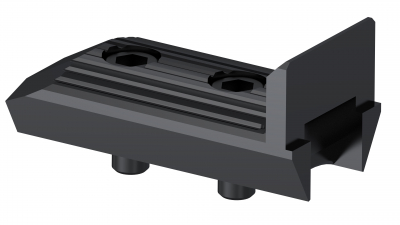

- Aufsetzbacken zu SDJ Typ 1 und Typ 2
- Hülseninnen-Ø: 5"-12"
- blitzschnell auf andere Hülsendurchmesser umrüstbar
| Aufsetzbacken zu Spanndorn Typ 1 | Hülsen-Ø in mm / Zoll | Spannbereich in mm |
|---|---|---|
| Set MT SDJ Typ 1, 5-6 | 127-152,4 / 5-6 | 119-163 |
| Set MT SDJ Typ 1, 9-10 | 228,6-254 / 9-10 | 224-268 |
| Set MT SDJ Typ 1, 11-12 | 279,4-304,8 / 11-12 | 273-317 |
| Aufsetzbacken zu Spanndorn Typ 2 | Hülsen-Ø in mm / Zoll | Spannbereich in mm |
|---|---|---|
| Set MT SDJ Typ 2, 7-8 | 177,8-203,2 / 7-8 | 170-214 |
| Set MT SDJ Typ 2, 9-10 | 228,6-254 / 9-10 | 224-268 |
| Set MT SDJ Typ 2, 11-12 | 279,4-304,8 / 11-12 | 273-317 |
